耐斯雙主軸軸類深孔鉆設備概述及技術參數

發布日期：2017-09-23 09:34 來源：//cclny.cn 點擊：

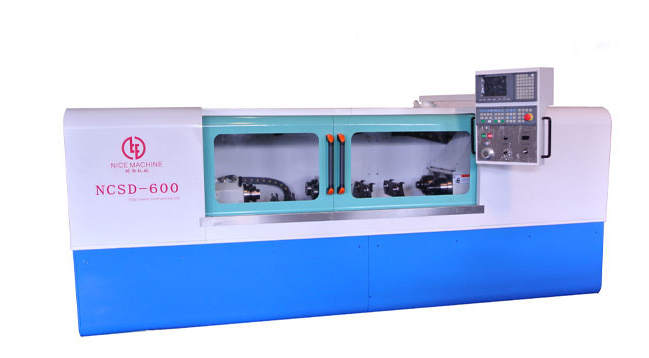

設備概述:

NCSD2Z系(xi)列(lie)雙主(zhu)軸(zhou)(zhou)軸(zhou)(zhou)類深孔鉆是(shi)為針對(dui)軸(zhou)(zhou)類零件(jian)中(zhong)心深孔加工設計的專用(yong)機床，旨(zhi)在為客戶(hu)軸(zhou)(zhou)類零件(jian)的深孔加工提供高效率、高精(jing)度、高光潔度之解決方案。

雙主軸軸類深孔鉆的主要特點：
1、為棒料中心孔加工而設計，專門用于中心孔的深孔加工。

2、雙主(zhu)軸同時(shi)加工，大大提(ti)高(gao)工作效率。

3、錐孔導向(xiang)，高(gao)壓油冷為(wei)高(gao)精度、高(gao)光潔度提供保障。

4、可根據(ju)客戶(hu)的要求選配西門子或臺灣新(xin)代數控系(xi)統。

5、設備可配機械(xie)手進行自動(dong)上(shang)下料(liao)，自動(dong)化程度高。

應用領(ling)域(yu)：

軸類零件的中心孔(kong)深孔(kong)加工

加工材料：低碳鋼(gang)、高碳鋼(gang)、模(mo)具鋼(gang)、鈦合金、有色金屬等

NCSD2Z軸類深孔鉆的參數表：

項目	NCSD2Z-600	NCSD2Z-800	NCSD2Z-1000	NCSD2Z-1200
槍鉆加工孔徑范圍(mm)	φ2-22	φ2-22	φ2-22	φ2-22
最大鉆孔深度(mm)	600	800	1000	1200
工件最大直徑(mm)	72	72	72	72
工件最大長度(mm)	700	900	1100	1300
主軸轉速(rpm)	6000	6000	6000	6000
主軸進給速度(mm/min)	0-1000	0-1000	0-1000	0-1000
主軸移動速度(mm/min)	0-5000	0-5000	0-5000	0-5000
工件轉動速度(rpm)	60	60	60	60
主軸電機功率(kw)	7.5	7.5	7.5	7.5
工件旋轉電機功率(kw)	0.75X2	0.75X2	0.75X2	0.75X2
機床總功率先(kw)	30	30	30	30
冷卻液壓力(li)范圍(Mpa)	3-10.5	3-10.5	3-10.5	3-10.5
冷卻液流量范圍(L/min)	0-64	0-64	0-64	0-64
機床外形尺寸(mm)	4000X2000X1800	4200X2000X1800	4600X2000X1800	5100X2000X1800
機床總重量(t)	4.0	4.5	5.0	5.5
機床控制系統	西門子或新代	西門子或新代	西門子或新代	西門子或新代
