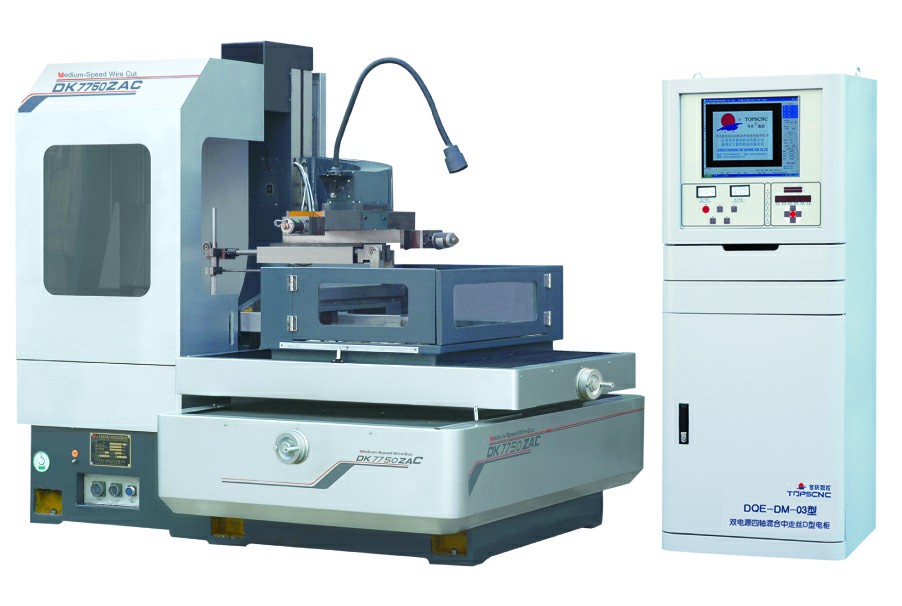

| 中(zhong)走絲線切割機(ji)床（ZAC系列(lie)，4軸(zhou)混合電機(ji)驅動） | |||||
| 技 術 參 數(shu)/型號 | 單(dan)位 | DK7732ZAC | DK7740ZAC | DK7750ZAC | DK7763ZAC |
| 工(gong)作臺面(mian)尺(chi)寸(寬*長) | mm | 440×680 | 540×760 | 640×1020 | 750×1180 |
| X、Y軸(zhou)向(xiang)行程 | mm | 320×400 | 400×500 | 500×630 | 630×800 |
| U、V軸向行程 | mm | 320X320 | |||
| 最大(da)承(cheng)載重量 | kg | 600 | 1000 | 1600 | 2000 |
| 加工件最大(da)尺(chi)寸 | mm | 400 | |||
| 加(jia)工錐度(du)/工件厚度(du) | 60°/100mm | ||||
| 電(dian)極絲(si)直徑范圍 | mm | φ0.15~φ0.2mm(推薦(jian) φ0.18mm) | |||
| 走絲速度(du) | m/sec | 1~11.4m/sec 7段變(bian)頻可調 | |||
| 加工精(jing)度(du) | mm | ≤0.015 | |||
| 最大切割(ge)效率(lv) | mm2/min | ≥220 | |||
| 最佳表面粗糙(cao)度(du) | μm | 一次切割Ra≤2.5，三次切割Ra≤1.1，五次切割Ra≤1.0 | |||
| 控制方式(shi) | X,Y,U,V混合(he)驅動 | ||||
| 控(kong)制軸數 | 四軸(zhou)聯動(dong) | ||||
| 最小指令單位(wei) | mm | 0.001 | |||
| 供(gong)電(dian)電(dian)源 | 380V,3Ph,50Hz | ||||
| 最(zui)大工作(zuo)電流 | A | 10 | |||
| 機床消(xiao)耗(hao)功率 | Kw | 0.7 | |||
| 工(gong)作液 | JR3A | ||||
| 工作(zuo)液箱容積 | L | 90 | |||
| 工作液過濾方式 | 紙芯過濾(lv)或(huo)意大利泵 | ||||
| 控制系統 | DQE-DM-03/DQE-DC-01 | ||||
| 封閉式防護罩 | 大包圍、封閉 | ||||
| 主機重量 | kg | 1800 | 2400 | 2800 | 3800 |
| 主機外形尺寸 | mm | 1800×1400×1950 | 2100×1750×1950 | 2300×2100×2000 | 2600×2250×2050 |
