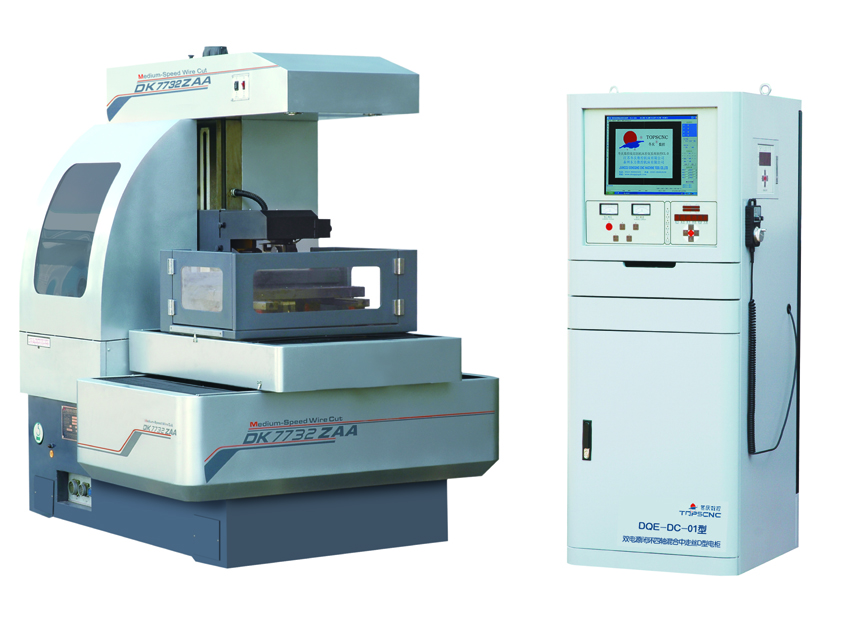

| 中(zhong)走(zou)絲(si)線切(qie)割機床（ZA系(xi)列，4軸(zhou)混合電機驅動） | |||||
| 技 術 參 數/型號 | 單位 | DK7732ZA | DK7740ZA | DK7750ZA | DK7763ZA |
| 工作臺面尺寸(寬*長) | mm | 440×680 | 540×760 | 640×1020 | 750×1180 |
| X、Y軸向行程 | mm | 320×400 | 400×500 | 500×630 | 630×800 |
| U、V軸向行程 | mm | 70×70 | |||
| 最大承(cheng)載重量 | kg | 600 | 1000 | 1600 | 2000 |
| 加工(gong)件最(zui)大尺(chi)寸 | mm | 400 | 450 | 550 | |
| 加工錐度/工件厚(hou)度 | 12°/80mm | ||||
| 電極絲直徑范圍 | mm | φ0.15~φ0.2mm(推薦 φ0.18mm) | |||
| 走絲速度 | m/sec | 1~11.4m/sec7段變頻可調 | |||
| 加(jia)工精(jing)度 | mm | ≤0.015 | |||
| 最大(da)切割效率 | mm2/min | ≥220 | |||
| 最佳表(biao)面粗糙(cao)度 | μm | 一(yi)次切割(ge)Ra≤2.5，三次切割(ge)Ra≤1.1，五次切割(ge)Ra≤1.0 | |||
| 控(kong)制(zhi)方式 | X,Y,U,V混(hun)合(he)驅(qu)動 | ||||
| 控制軸數(shu) | 四(si)軸聯動(dong) | ||||
| 最(zui)小指令(ling)單(dan)位(wei) | mm | 0.001 | |||
| 供(gong)電電源 | 380V,3Ph,50Hz | ||||
| 最大工作電流(liu) | A | 12 | |||
| 機床消(xiao)耗功率 | Kw | 0.56 | |||
| 工(gong)作液 | 佳潤(run)JR3A | ||||
| 工作液箱容(rong)積 | L | 90 | |||
| 工作液過濾方式 | 紙芯過濾或意大利泵 | ||||
| 控(kong)制系統 | DQE-DC-01 | ||||
| 封閉式防護(hu)罩 | 大包圍、封閉 | ||||
| 主機(ji)重量 | kg | 1800 | 2400 | 2800 | 3800 |
| 主機外形尺寸 | mm | 1700×1300×1850 | 2000×1650×1850 | 2200×2000×1950 | 2500×2150×2000 |
