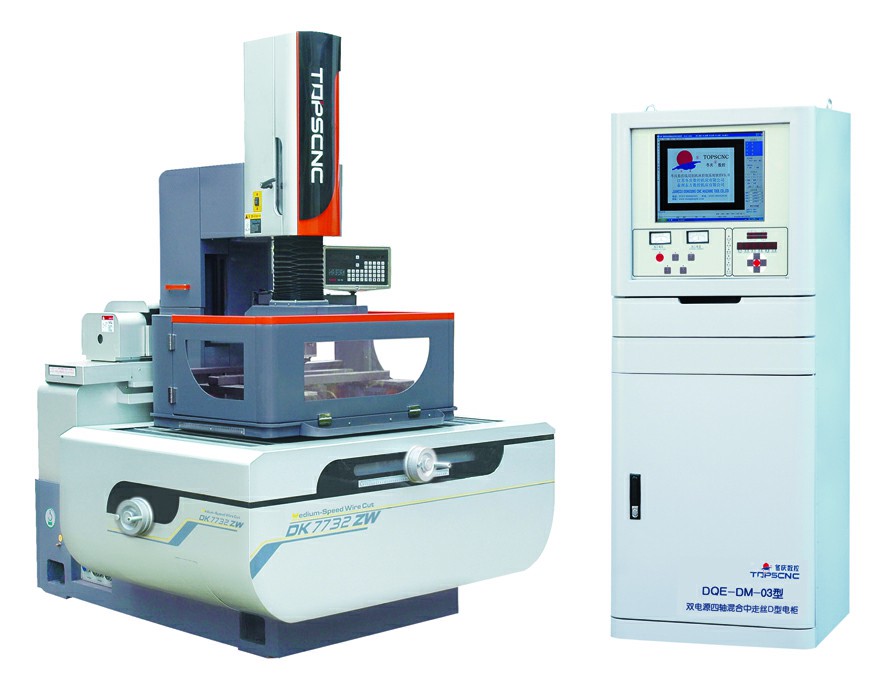

中走絲線切割機床 (ZW系列)

中走(zou)絲線切割機床 (ZW系列)
技術參(can)數/型號	單位	DK7732ZW	DK7740ZW	DK7750ZW	DK7763ZW
工作臺(tai)尺(chi)寸	mm	740×460	840×540	1020×640	1180×750
工作臺X,Y軸行(xing)程	mm	400×320	500×400	630×500	800×630
加工工件最大尺寸	mm	820×520	980×600	1200×700	1300×800
最大直線切割厚度	mm	300		350
最大承重(zhong)	kg	600	1000	1600	2000
X,Y最小指令單位(wei)	mm	0.001mm
X軸滑枕垂直行程	mm	250	250	300	300
錐度(du)U,V軸行程	mm	±35× ±35mm
最大切(qie)割錐度(du)	mm	±6°/80
U.V最(zui)小指令(ling)單(dan)位	mm	0.001
控制方式		X,Y,U,V 步進驅(qu)(qu)動/細(xi)(xi)分驅(qu)(qu)動； X,Y伺服(fu)驅(qu)(qu)動，U,V細(xi)(xi)分驅(qu)(qu)動
Z軸控制(zhi)		電動升降
聯動(dong)控制軸數		X,Y,U,V
貯絲(si)筒最大行程	mm	200
電極絲直徑范圍(wei)	mm	φ0.10-φ0.25(推(tui)薦 φ0.18)
走絲速(su)度	m/s	1-11.4m/s 變(bian)頻可調
最大貯絲長度	m	250m
加工(gong)精度	mm	≤0.015
最大切割效(xiao)率	mm2/min	≥220
最佳表面(mian)粗糙度	μm	一次(ci)(ci)切(qie)割(ge)(ge)Ra≤2.5，三次(ci)(ci)切(qie)割(ge)(ge)Ra≤1.1，五次(ci)(ci)切(qie)割(ge)(ge)Ra≤1.0
液箱容積	L	90
工(gong)作液過濾方(fang)式		紙芯過濾
供電(dian)電(dian)源(yuan)		3Ph,380V±10%,50±1Hz
控制(zhi)系統		DQE-DM-03/DQE-DC-01
機床消耗總功率	kw	0.56
最大加工電(dian)流(liu)	A	12
主機凈重	kg	2100	2500	3100	3800
機(ji)床外(wai)形尺寸	mm	1840x1600x2170	2100x1900x2170	2200x2250x2265	2610x2500x2265
包裝(zhuang)箱(xiang)尺寸	mm	2010x1700x2460	2220x2000x2460	2350x2300x2550	2800x1500x2550
噪音	db	≤70
